ASUS Vivobook S510UN 분해 및 Intel AC 9260 무선랜카드 교체
12월 27일에 이베이에서 주문한 Intel wireless AC 9260 무선랜카드가 오늘 도착했습니다.
국제등기로 왔는데 제 짧은 영어가 맞다면 배송비가 13.06달러 입니다. 무선랜카드가 26달러에 무료배송인데..대체 원가가 얼마란 말인가…
포장은 무난하게 왔습니다. 저렴한가격에 나쁘지 않게 왔네요.
802.11AC Wave2, 즉 160Mhz를 지원하는 5G 대역 연결에서 최대 1733Mbps의 속도와 Bluetooth 5.0을 지원하는 제품입니다. 현재는 Intel AC 8265 칩셋인데 공유기도 바꾸고 겸사겸사 업그레이 할려고 구매 했습니다.
ASUS S510UN의 분해를 위해 풀어야 할 나사는 총 12곳에 있습니다.
제거한 나사는 위와 같이 정리해서 놓아 둡니다. 자주 분해하는 분이 아니라면 나사 크기가 몇몇곳이 달라서 헷갈리실 수 있습니다.
전 노트북 하단의 고무패킹을 귀이개를 이용해 들어올린후 제거 했습니다. 너무 날카로운걸로 하면 상처가 날수 있습니다. 교체비용 얼마안하지만 교체하려면 주문해야하고..
고무패킹을 제거하면 위와 같이 나사가 하나더 보입니다. 저놈도 제거합니다. 터치패드쪽 고무패킹안에는 나사가 없으니 괜히 뜯지 마시기 바랍니다.

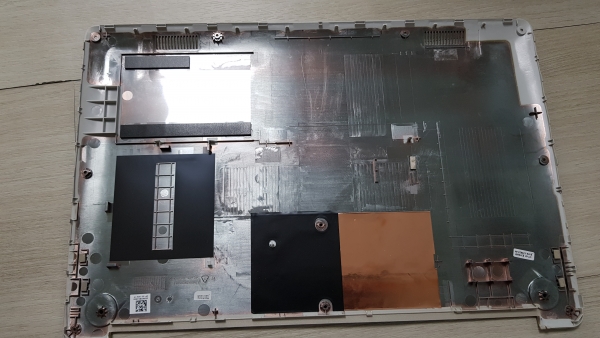

하부 판을 분해해야하는데 살짝 벌린후에 카드를 이용해 덜 벌어진 부분쪽으로 밀어 넣으면 툭툭하고 가벼운 소리가 나면서 조금씩 분리가 됩니다.

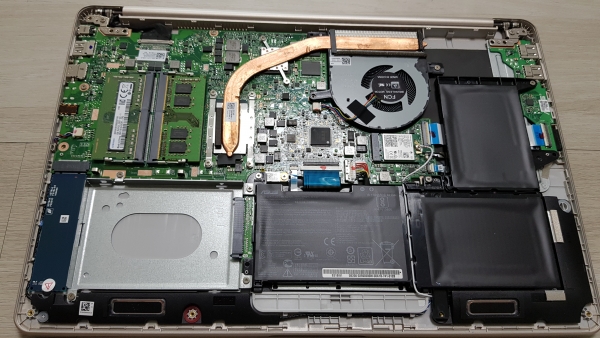

내부 모습입니다. 좌측 상단에는 메모리칩이 있고 좌측하단에는 M.2 SSD가 장착 되어 있습니다. 은색 부분은 HDD를 장착할 수 있는 공간이고 그옆으로 배터이가 자리 하고 있습니다. 배터리와 쿨러 사이에는 오늘 교체할 무선랜카드가 있습니다.
S510UN에 장착되어 있는 Intel AC 8265 무선 랜카드 입니다. 이걸 보는 순간 어처구니가 없다는 생각이 듭니다. 잘 보시면 하얀색 안테나 선이 빠져있는걸 보실수 있습니다. 그동안 블루투스 마우스가 기기 오른쪽에만 가면 끊김현상이 심했는데 이것 때문에 그랬군요;; 그거 해결하려고 블루투스 드라이버도 버전별로 설치해보고 엄청난시간을 들여서 구글링도 하고.. 대체 조립과 검수를 어찌하는 것인지.
안테나선을 조심스럽게 뽑아낸 후 나사를 제거합니다.
무선랜카드를 고정하고 있는 나사를 제거하면 위와 같이 툭하고 튀어 나옵니다. 저상태에서 빼내면 쑥 빠집니다.
제거한 자리에 AC 9260NGW를 장착후 나사를 조인 후 ASUS와 같은 실수 없이 정확하게 장착했습니다.
그리고 바로 조립!
조립은 분해의 역순인거 아시죠!!!
정상적으로 윈도우에서 인식 합니다. 단 최신 칩셋의 경우엔 기존에 구형 드라이버가 설치 되어 있으면 인식이 안될수도 있습니다.
블루투스 5.0(Bluetooth 5.0) 도 정상적으로 잡힙니다. LMP에 9로 시작하면 블루투스 5.0입니다.
이제 무선랜 성능 테스트를 해야하는데 넷기어 R9000 (Netgear R9000 Nighthawk X10) 공유기가 HT160은 작동을 하는데 DFS가 선택이 안되네요. 구글링해보니 펌웨어 문제 같습니다. 덕분에 무선 최대속도가 866.7Mbps 밖에 안나오네요 ㅠㅠ DFS문제가 해결되면 바로 테스트 해봐야 겠습니다.
